Systemy łączące pompy ciepła z kotłami gazowymi lub elektrycznymi stale zyskują na popularności. Firma Vaillant odpowiada na to zapotrzebowanie, prezentując hybrydowe integratory hydrauliczne – rozwiązania, które upraszczają instalację i zwiększają jej efektywność. Sprawdź, co warto o nich wiedzieć.

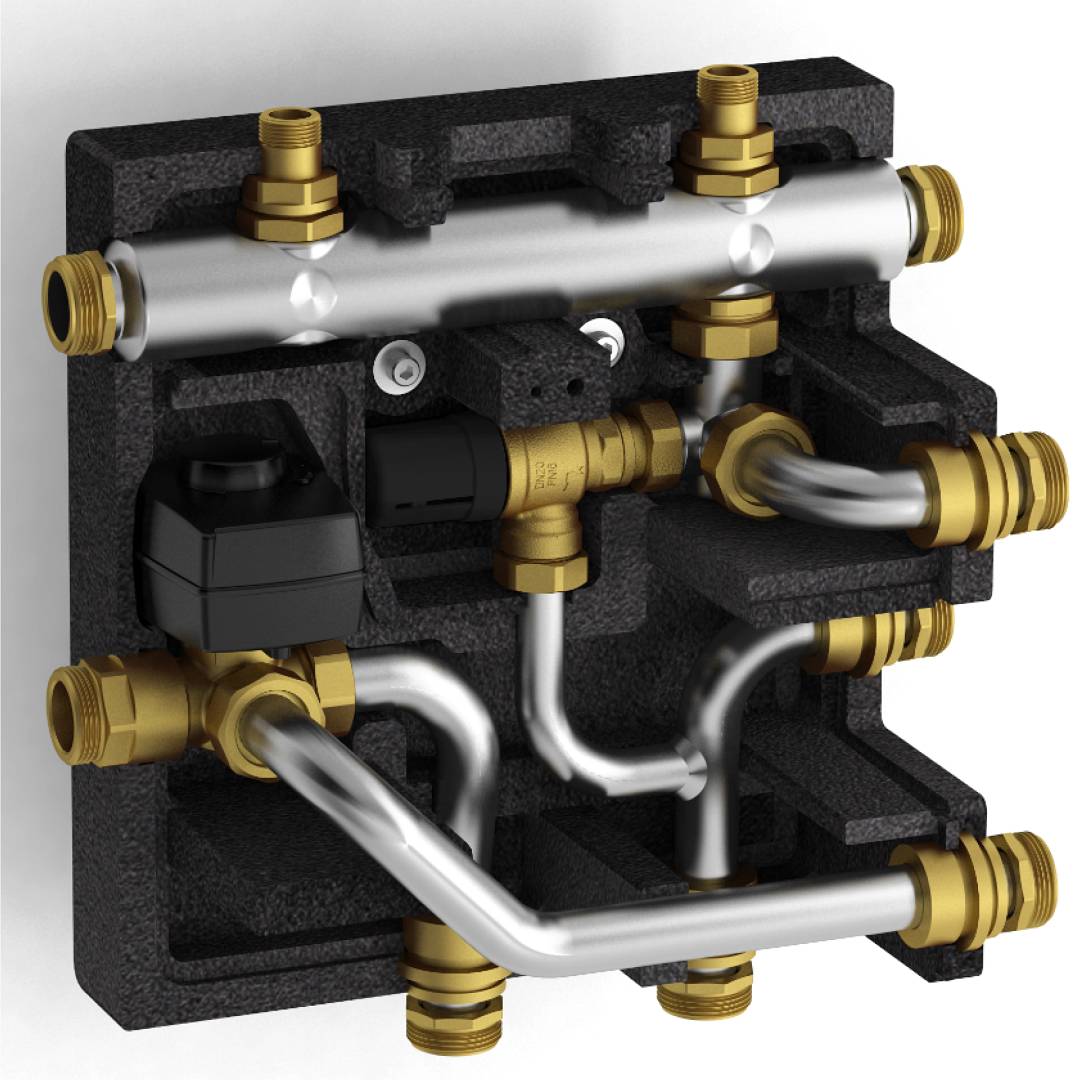

Rys. 1.
Zestaw hybrydowy duży (c.o. + c.w.u. + chłodzenie)
Numer katalogowy: 8000030595

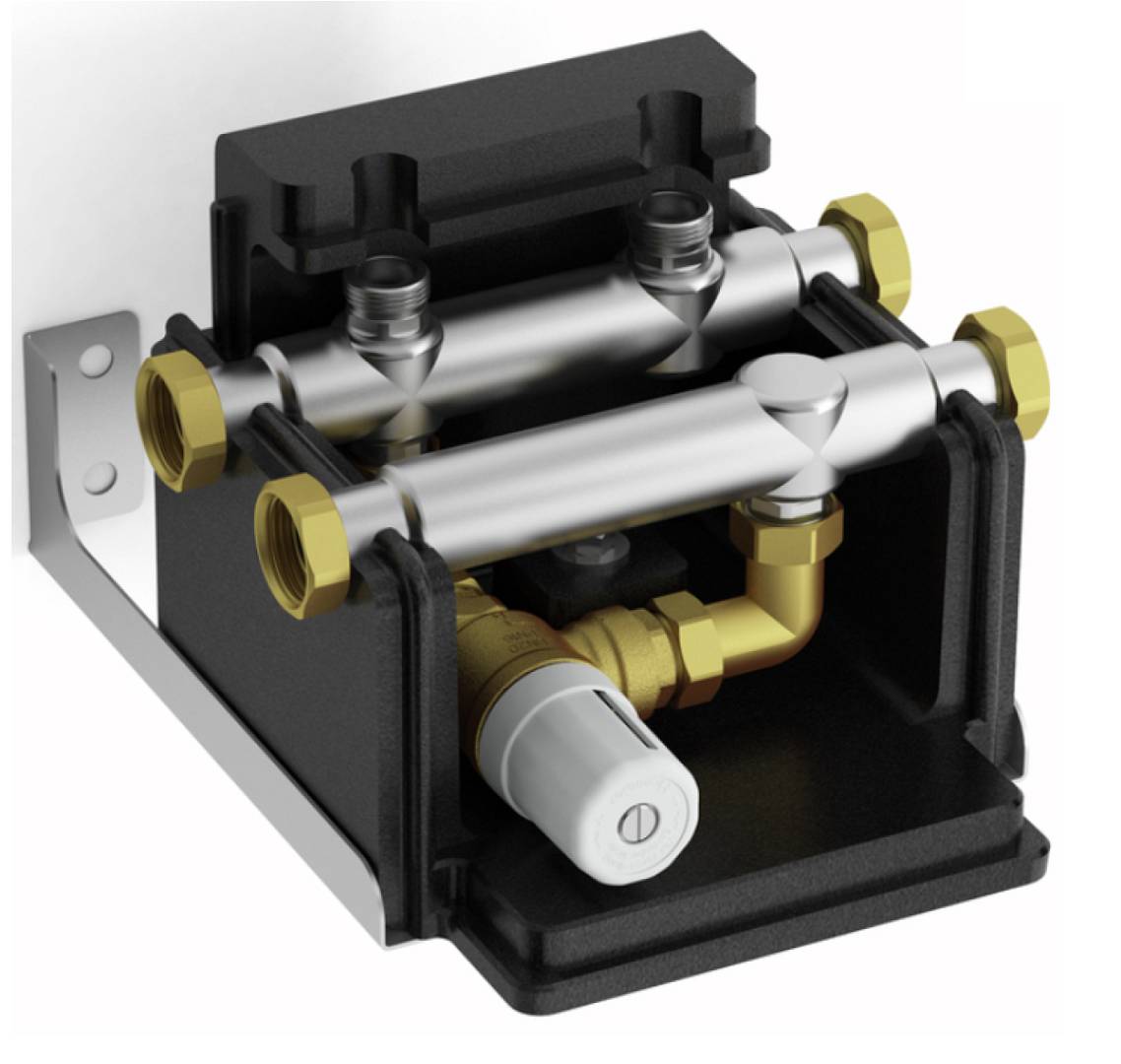

Rys. 2.
Zestaw hybrydowy mały (c.o. + chłodzenie)
Numer katalogowy: 8000030712
Kompaktowa konstrukcja – maksymalna funkcjonalność
Hybrydowe zestawy połączeniowe to nowoczesne, schludnie zaprojektowane moduły, które mogą w całości zastąpić tradycyjne, rozbudowane układy hydrauliczne. Dzięki nim instalacja przebiega szybciej i wymaga mniej komponentów. Kluczowym elementem jest układ równoważący temperaturę i przepływ wody między pompą ciepła a kotłem. Dodatkowe zabezpieczenie stanowi zawór zwrotny – uniemożliwia cofanie się zimnej wody w niepożądanym kierunku podczas chłodzenia lub odszraniania.
Regulowany zawór by-pass pozwala dostosować przepływ do parametrów instalacji, zapewniając wymaganą pracę pompy ciepła. Obudowa z tworzywa EPP chroni elementy przed stratami ciepła, a jednocześnie umożliwia łatwy dostęp podczas serwisowania.
– Warto podkreślić, że nie ma potrzeby wcześniejszego planowania instalacji pod zestawy hybrydowe – komentuje przedstawiciel marki Vaillant. – Są one niewielkie, mają odpowiednie średnice przyłączy i są w pełni odwracalne, więc konkretny punkt montażu może zostać wybrany na miejscu. Dołączony wspornik do zawieszenia na ścianie posiada regulowaną głębokość, aby dostosować się do odległości przyłączy hydraulicznych w kotle od ściany. Dzięki temu podłączenie będzie proste i obędzie się bez niepotrzebnych ks…
Oznaczenia i kompatybilność
Z myślą o uproszczeniu montażu wszystkie przyłącza zostały wyraźnie oznaczone. Moduły projektowano z myślą o integracji pomp ciepła z kotłami – zarówno pod względem hydrauliki, jak i wymagań technicznych. Zadaniem Autoryzowanego Instalatora jest właściwe ustawienie trybów pracy oraz dostrojenie zaworu by-pass do potrzeb systemu.

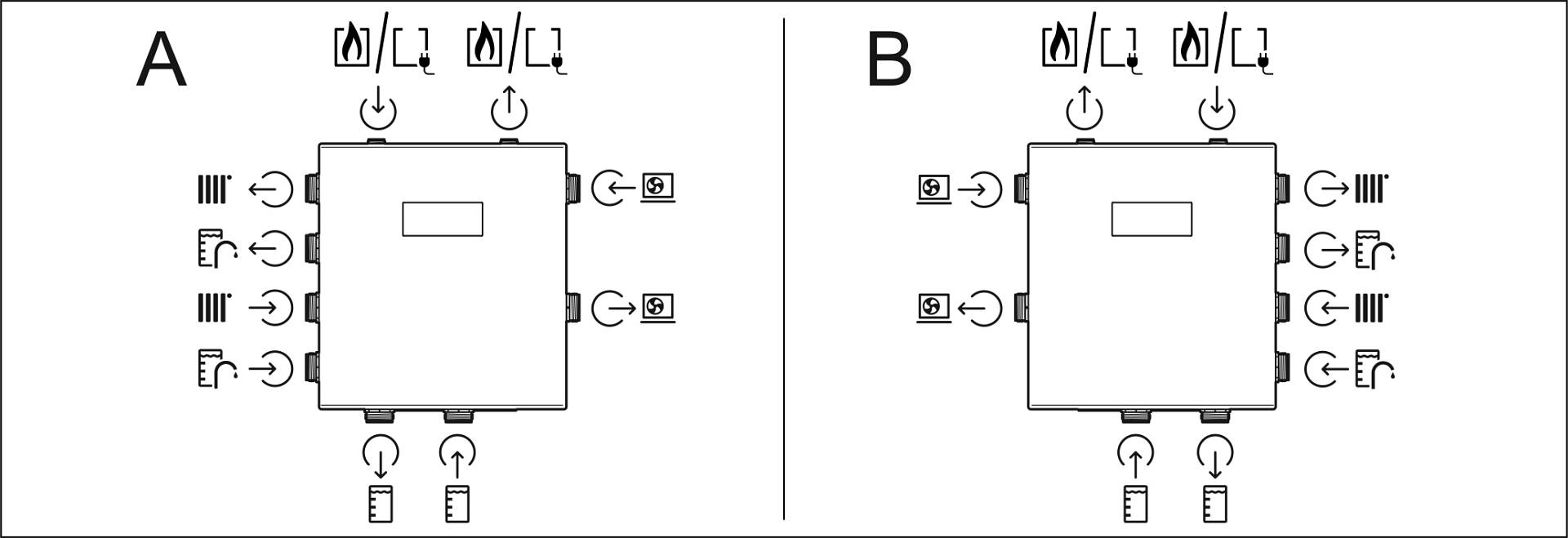

Rys. 3.
Sposób oznaczenia przyłączy na modułach. A – prawe podłączenie do pompy ciepła. B – lewe podłączenie pompy ciepła (po odwróceniu zestawu).
Optymalizacja zużycia energii
Hybrydowe zestawy przyłączeniowe zostały zaprojektowane tak, by maksymalnie wykorzystywać pracę pompy ciepła, pozostawiając kocioł w gotowości na sytuacje awaryjne lub ekstremalne warunki atmosferyczne. Szeregowe połączenie zapobiega niepotrzebnemu uruchamianiu kotła – ten działa tylko wtedy, gdy pompa nie jest w stanie samodzielnie osiągnąć wymaganej temperatury.
Grzanie i chłodzenie – elastyczna instalacja
Zestawy mogą pracować w instalacjach grzejnikowych, płaszczyznowych lub z klimakonwektorami. W przypadku większej liczby obiegów, system można rozbudować o sprzęgła hydrauliczne i moduły rozszerzające, takie jak VR70 czy VR71. Hybrydowe źródła ciepła mogą działać niezależnie lub równocześnie, w zależności od potrzeb użytkownika i parametrów zewnętrznych.
Podczas pracy w trybie chłodzenia instalacji płaszczyznowej konieczna jest aktywacja kontroli punktu rosy w regulatorze sensoCOMFORT. Jeśli w instalacji działają klimakonwektory, woda nie powinna mieć temperatury niższej niż 7°C.
Funkcja c.w.u. i bufora
Wersja dużego zestawu hybrydowego wyposażona jest w zawór trójdrogowy umożliwiający przełączanie na tryb ciepłej wody użytkowej. System współpracuje z zasobnikami z serii VIH RW, a także pozwala na podłączenie bufora grzewczego – od razu lub w przyszłości. Dzięki temu możliwa jest dalsza optymalizacja bez naruszania istniejącej instalacji.
Jeżeli system integrowany jest z istniejącymi buforami lub zasobnikami, należy sprawdzić ich zgodność z pompami ciepła oraz poziom izolacji – szczególnie w kontekście chłodzenia.
Zawór bezpieczeństwa – cicha i stabilna praca
Zestaw wyposażono w zawór nadmiarowo-upustowy, którego zadaniem jest utrzymanie odpowiedniego przepływu wody i zapewnienie poprawnej pracy systemu nawet przy minimalnym czasie działania sprężarki. Pełni on również rolę zabezpieczającą w trybie odszraniania oraz ogranicza hałas, wyrównując różnice ciśnień w instalacji.
– Systemy hybrydowe Vaillant zapewniają niezawodny i zoptymalizowany ekonomicznie komfort w domu w każdych warunkach – podsumowuje przedstawiciel firmy. – Aby taki system pracował optymalnie, idealnym rozwiązaniem jest hybrydowy zestaw przyłączeniowy, umieszczony pomiędzy pompą ciepła, kotłem, instalacją grzewczą i instalacją ciepłej wody użytkowej.

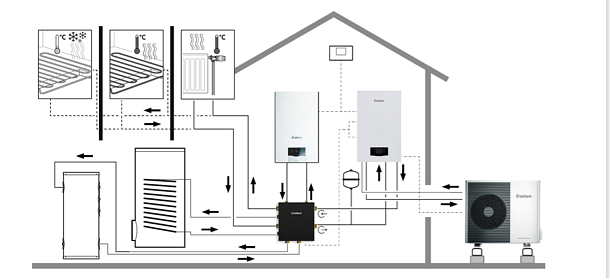

Rys 4.
Zestaw hybrydowy duży, pompa ciepła aroTHERM Split plus i kocioł EcoTec Plus.
Od lewej urządzenia:
Bufor: VPS R 100/200
Zasobnik: CWU VIH RW 300
Kocioł EcoTec Plus i pod nim zestaw hybrydowy duży
VRC720
Stacja hydrauliczna
aroTHERM Split plus

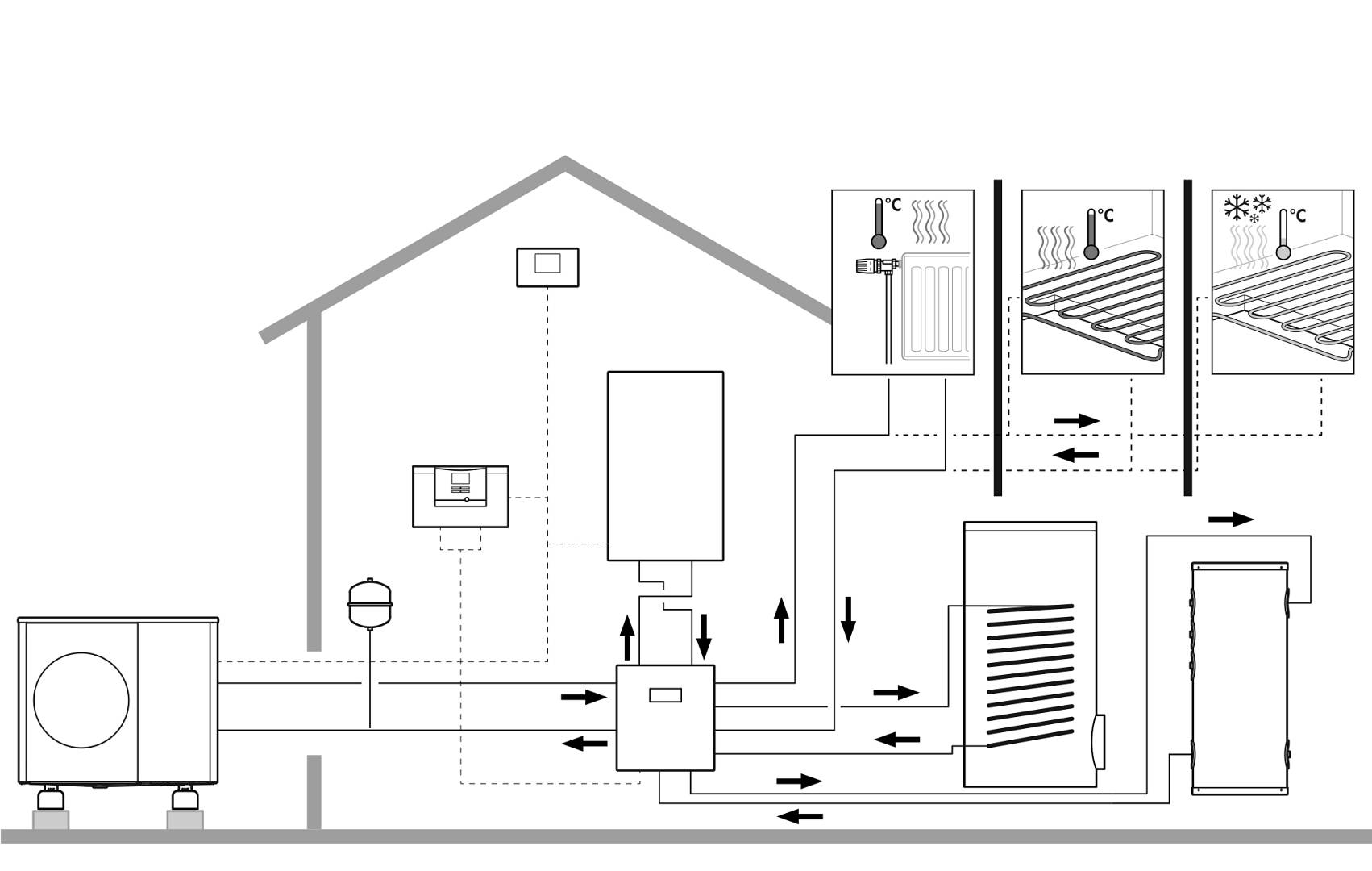

Rys 5.
Zestaw hybrydowy duży (po odwróceniu), pompa ciepła aroTHERM Split plus, VWZ MWT 150 i kocioł gazowy.
Od prawej urządzenia:
Bufor: VPS R 100/200
Zasobnik: CWU VIH RW 300
Kocioł EcoTec Plus i pod nim zestaw hybrydowy duży
VRC720
VWZ MWT 150
aroTHERM Split plus
